3D打印三維數字建模有哪些注意事項呢？不用急，跟著專家的腳步，一步步看完，就知道怎么解決了。對于老手來說，可能會有些不在意在3D建模過程中存在的一些問題，就算出了點小問題也能憑自己驗證解決，而新手就不一樣了，如果你還沒意識到這些注意事項，請仔細看完本文，相信會對你有很大的幫助。老手其實也可以抽空瞄兩眼哦，畢竟能解決的問題，只需要注意下就能避免的，何樂而不為呢？往下看，進入正題。

如何創建一個可3D打印的數字模型？近日，3D打印公司i.materialise在一篇博文中介紹了一些重要的技巧，設計人員在提交打印之前應該要記住它們。堅持按照這份說明來做將確保您的3D模型是完美的。

水密性和流形（Watertight/Manifold）

一個可打印的模型表面一定不能有孔。您可以問自己這個問題：如果我把水倒進我的模型里，它會流出來嗎？如果是這樣的話，那么您需要找到這些孔，并堵住它們。有時這個過程也稱為“創建一個流形模型”。

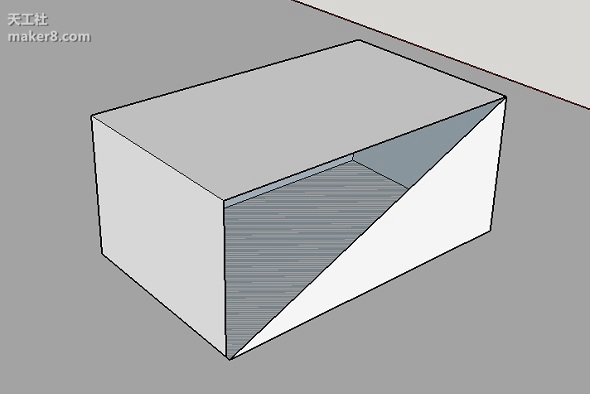

下面的設計是一個非水密的模型。您可以清楚地看到，在它的表面有一個很大的裂縫。

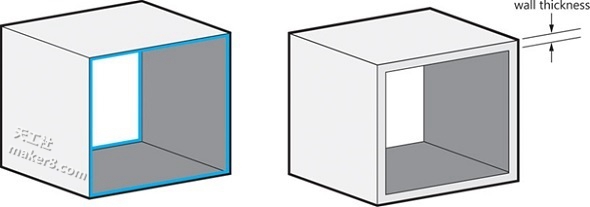

壁厚和體積（WallThicknessandVolume）

您的3D模型每一個表面都要指定一個壁厚，這一點很重要。注意！當您使用3D建模軟件時，它有可能被設計成沒有壁厚的寶馬。許多可視化的3D模型（即用于游戲的3D模型）只具有表面的視覺效果，而不具有壁厚。

然而，3D打印機需要您提供所打印對象的壁厚信息，除非您想打印一個完全實心的模型。因此，要將一個3D模型變成一個真正的3D打印件，壁厚和體積信息是必要的。

壁厚是模型的一個表面和它相對的表面之間的距離。許多3D打印時出現的問題都可以追溯到壁厚問題。可3D打印的最小壁厚主要取決于您選擇的材料。

自動交叉/內部交疊/自交叉表面（AutoIntersections/InternalOverlapping/Self-IntersectingSurfaces）

當一個模型從表面看很適合3D打印時，模型的交叉問題可能使它無法打印，或者誤導3D打印機從而不能打印出您想要物品。因此，您的設計中的交叉處和外壁會讓3D打印過程變得困難。這就是為什么需要首先在一個2D空間考慮您的模型。

在下面的案例中，左邊的模型一旦轉化為3D對象將是無法打印的，因為它會在對象內部形成極薄的壁。然而，右邊的模型不會出現打印問題，因為它的內部沒有這樣的壁。在大多數情況下，實施布爾運算是有必要的，它有助于合并一些重疊的元素。

反面/反轉法線/表面取向（ReversedFaces/InvertedNormals/SurfaceOrientation）

3D模型容易出現的另一個問題是所謂的反面（ReversedFaces）現象。大多數3D建模程序可以識別表面的內部和外部，以確定模型的體積。一個反面或者反轉法線則意味著您的模型表面朝向了錯誤的方向（通常這意味著它的表面面向了對象的內部，而不是外部）。仔細檢查您的文件，確保所有的法線朝向正確的方向，這一點很重要。

成組模型（GroupedModels）

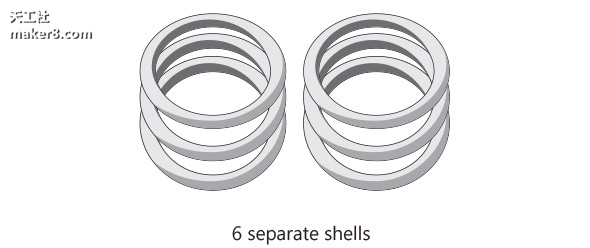

不幸的是，所謂的成組模型是我們打印失敗的常見原因。就像下面這樣6個分離的外殼，是無法3D打印出來的。

小的細節/浮雕或雕刻文字（SmallDetailsandEmbossed/EngravedText）

有些細節，或者對象比較細微的裝飾件，如浮雕或鐫刻文字，需要有足夠大尺寸，否則無法出現在打印對象上。3D模型最小細節的準確尺寸取決于您選擇的材料。這就是您需要首先仔細閱讀您所選擇材料的設計指南的原因。

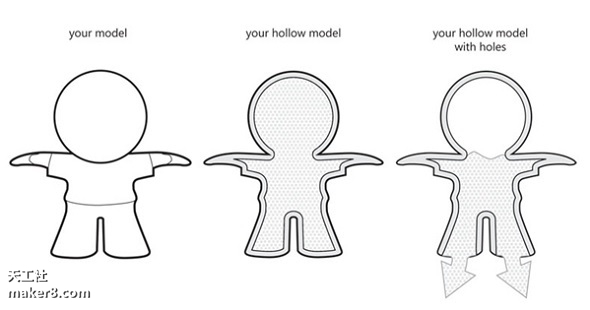

空心和出口（HollowingandEscapeHoles）

一個空心的模型意味著您打印的對象內部不牢固。實心設計不會面臨這種問題，它們會更結實，更難以打破（取決于材料），但他們也將更昂貴因為需要使用更多的3D打印材料。

用一個空的模型去打印，得到的物體內部將是空的（理論上）。然而，由于我們的打印機一層一層打印，有些3D打印材料可能被留存您的模型的內部（見下面的圖像），尤其是在您使用SLA或者SLS這樣的技術時。如果您想避開這一點可以的設計中添加“出口”，以去除多余的材料。

文件分辨率和文件尺寸（FileResolutionandFileSize）

對3D打印來說，最常見文件格式是STL（它其實是標準三角形語言的簡稱），這意味著您的設計將在3D空間里轉化為三角形。大多數3D建模軟件都具有將您的設計轉換成STL格式的功能，并且可以讓您設置所需的分辨率。這里是一個不同分辨率文件的表示，從極高（左）到極低（右）：

在大多數3D建模軟件中，當導出一個文件時，您會被要求定義導出模型的容差。這種容差表現為原有的形態和您導出的STL網格之間的最大距離。我們建議選擇0.01毫米作為一個合適的輸出值。導出的容差小于0.01毫米是沒有意義的，因為3D打印機無法打印出這個水平的細節，您的文件將不必要地變得很大。然而，當輸出的容差大于0.01毫米，3D打印中的三角形將是可視的。

情況如何？幾大部分看完了，心里是不是有底了？學以致用，學到的馬上就能用到設計中去哦。
